ANSYS CFD-Post軟件是所有ANSYS流體動力學軟件的通用后處理，滿足顯示和分析流體動力學結果的所有需要。這些強大的功能包括和結果可視化溝通的圖像生成，顯示和計算數據的量化后處理，簡化重復工作的自動化，以及批處理運行的能力。
適用領域
● ANSYS流體動力學軟件后處理
功能和特點

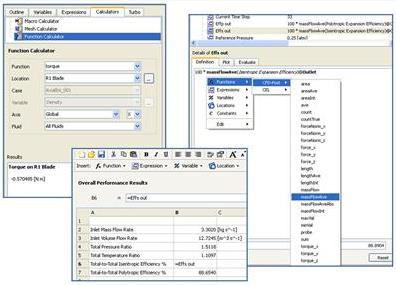

計算器和表達式
為了快速探測流場，對結果數據做積分操作，ANSYS CFD-Post 提供了一系列帶有積分計算器的函數。這些通用的函數能用于強大的表達式語言，能從原始數據、或任意想要的導出變量、或原始數據中沒有的變量中抽取數值。

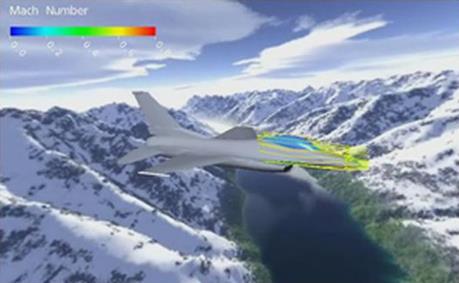

流場動畫
無論是穩態還是瞬態仿真，動畫都幫助用戶把CFD結果變活。用戶可以快速定義動畫，包括強大的關鍵幀設置，并且動畫結果可以保存為高質量和壓縮的MPEG-4輸出格式。結合了許多圖形特征以及面、體渲染選項，如紋理化和透明化（如煙霧可視化），ANSYS CFD-Post做出的動畫讓人印象深刻。

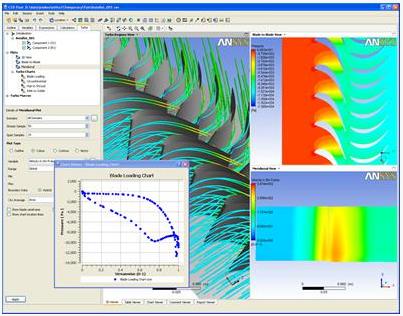

Turbo-Post
ANSYS CFD-Post為旋轉機械仿真結果的后處理提供專用的模式，從生成子午視圖開始（例如，周向平均值），到機匣和輪轂之間任意展向位置的展開的葉片到葉片視圖。特定的圖表選項和不同類型旋轉機械自動生成報告所需的模版，是ANSYS旋轉機械仿真包的關鍵部件。

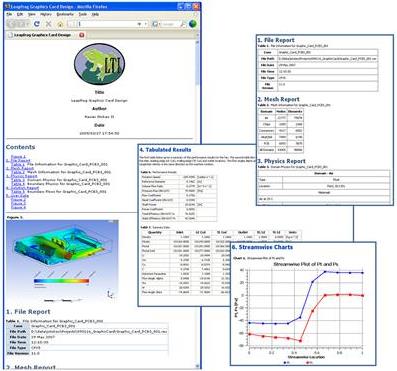

定制報告
ANSYS CFD-Post中的每個階段都有生成報告的標準模版。通過簡單的選擇或剔除條目，用戶能定制報告內容，包括任意用戶定義的文本，圖像，圖表和表格，以及公司商標。報告會隨著新數據動態地自動更新。最終包括可以輸出為html格式，可以選擇加入三維圖像。
三維圖像
所有ANSYS CFD-Post輸出的圖像當然可以保存為二維圖像格式，如jpg和png。然而，對管理者、客戶和同事來說，常常很難用正確的二維視圖和結果有效溝通。在這種情況下，ANSYS CFD-Post軟件提供了輸出三維圖像文件的功能，該文件能在ANSYS CFD免費發布的3-D viewer中顯示。你可以把這些圖像嵌入Microsoft PowerPoint中，為演示增加新的維度。

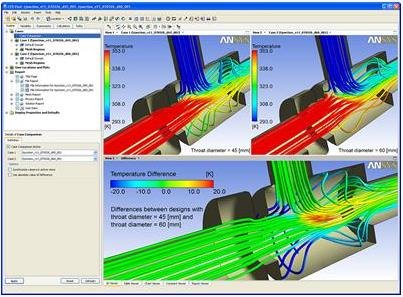

結果比較
ANSYS CFD-Post軟件能同時讀入多個結果數據。不同設計方案或操作條件的比較變得非常容易了。通過同步視圖，對瞬態結果（包括FSI結果）同步時間，能把結果并列在一起來查看。此外，也能定量或定性計算并分析不同結果之間的差別。
廣泛的后處理選項
有著現代的、直觀的用戶界面，在生成強大的圖像來顯示任何細節的流場時，ANSYS CFD-Post工具有著無限的創造性。從矢量圖、流線到渦核區到流場動畫，ANSYS CFD-Post提供了洞悉結果的所需的一切工具，包括任何人可以免費用3-D viewer作出三維圖像。在和客戶、同事溝通結果時，這些高質量的視覺畫面非常寶貴，幫助你解釋和理解復雜的流動現象。
高端的圖像后處理僅是ANSYS CFD-Post的一部分，它還有對仿真過程很重要的強大的定量后處理能力。使用ANSYS CFD-Post隨手可得的功能，用戶能快速獲得他們需要的計算數據：加權平均值，質量流量，力，最大/最小值，以及更多精確分析CFD結果的功能。增加列表結果、制作圖表、特殊旋轉機械功能、自動報告生成，ANSYS CFD-Post的后處理能力幾乎無所不能。
最后來看自動化：你可以容易地創建宏，例如，在對話文件中錄制交互式過程，在類似的案例中播放和重復使用它。你能用宏在后來的數據中對不同的仿真結果自動創建圖像、圖表、數據表和報告。ANSYS CFD-Post也能完全以批處理方式運行，用于過程自動化和集成在優化過程中。
|
