ANSYS DesignXplorer是利用ANSYS Workbench進行參數化分析的模塊。 ANSYS Workbench很容易創建和管理大范圍的ANSYS產品參數，設置持久穩固并且可自動更新。ANSYS DesignXplorer利用這些ANSYS Workbench的優點，并且使你能夠去探索、理解和優化你的設計，所以你可以利用仿真來推動產品開發。
適用領域
● Workbench參數分析
功能和特點
ANSYS Workbench大大推動了仿真驅動產品設計。各種仿真流程的緊密集成使得設置變得前所未有的簡單，并且為一些復雜的多物理場仿真提供了解決方案。
無縫集成的參數管理

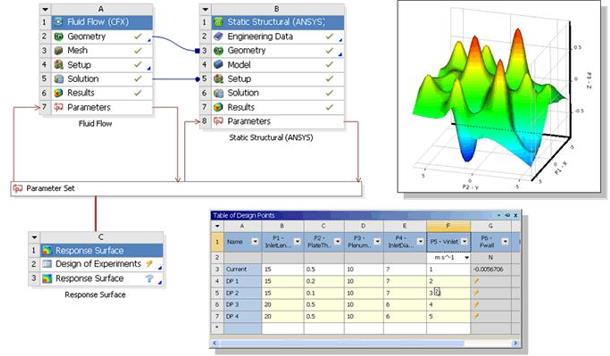

ANSYS Workbench環境中的應用程序都是支持參數變量的，包括CAD幾何尺寸參數、材料屬性參數、邊界條件參數以及計算結果參數等。在仿真流程各環節中定義的參數可以直接在項目窗口中進行管理，因而很容易研究多個參數變量的變化。在項目窗口中，可以很方便地形成一系列表格形式的“設計點”，然后一次性地就自動進行多個設計點的分析來完成“What-If”研究。
利用ANSYS DesignXplorer 模塊，可以更加全面的拓展Workbench參數分析能力的優勢。為了研究設計的穩健性，DX軟件提供了實驗設計、目標優化、最小/最大搜索以及六西格瑪分析功能。所有這些參數分析能力都適用于集成在Workbench中的所有應用程序、所有物理場、所有求解器（包括ANSYS參數化設計語言）。
全新的項目視圖

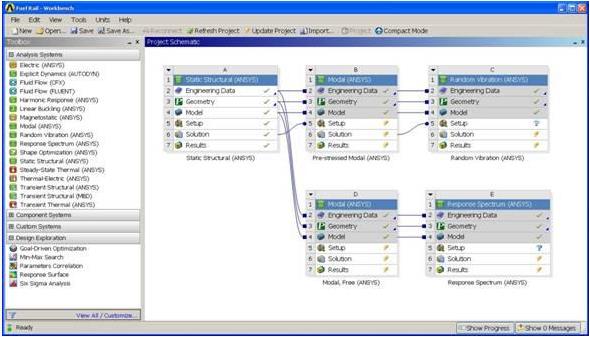

ANSYS Workbench全新的項目視圖功能改變了工程師的仿真方式。仿真項目中的各項任務以互相連接的圖形化方式清晰的表達出來，使用戶對項目的工程意圖、數據關系和分析過程一目了然。
拖拽方式完成多物理場分析流程

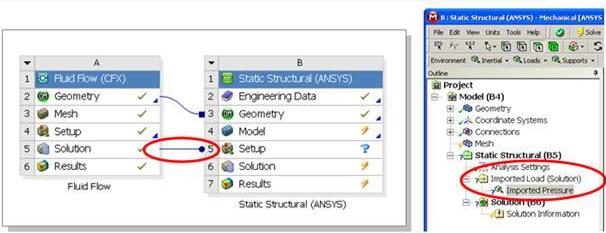

需要通過鼠標的拖拽操作，就可以非常容易的創建復雜的、含多個物理場的耦合分析流程。在各物理場之間的數據傳輸也會自動定義好。
完整的分析系統指導仿真過程操作

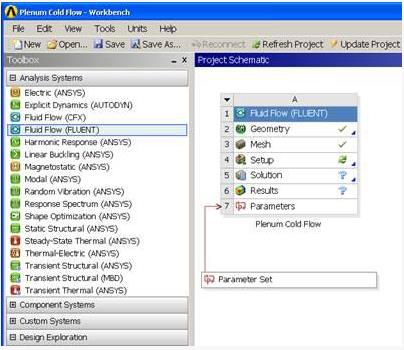

項目視圖系統使用起來非常簡單。直接從左邊的工具欄中將所需的分析系統拖拽到項目視圖窗口即可。完整的分析系統包含了所選分析類型的所有任務節點及相關應用程序，自上而下執行各個分析步驟即可完成整個分析。整個過程是連續的。
項目自動更新機制
分析過程中的任何步驟都可以進行修改的，ANSYS Workbench平臺能夠自動執行流程中所需的應用程序以自動更新整個仿真項目，極大地減少更改設計所需的成本。
|
