ANSYS Simplorer是在汽車、航空航天、工業設備中廣泛使用的大規模機電系統多物理域系統仿真軟件。Simplorer可將電機及控制器的設計、驅動電路設計、模擬數字控制設計等各種不同的技術綜合在一起，實現多技術仿真解決方案。
ANSYS Simplorer采用多層次的建模方法，根據不同的仿真需求使用不同精度的模型，適用于從大規模系統仿真到詳細電路仿真的應用范圍。另外，除了在電氣、電子方面，ANSYS Simplorer還可以應用于流體、結構、熱等領域。
適用領域
● 電力電子
● 模擬數字電源
● 電力機車
● 多物理域系統
功能和特點
IGBT 特征化建模
● 可以快速精確生成IGBT 的行為級、平均和動態模型
電源模塊特征化建模
● 根據數據手冊或測試結果，快速建立DC-DC 電源模塊模型
在線數據庫模型
● 包含供應商提供的1200 多種通用器件SPICE 模型
● 包含Maxwell Technologies 公司的Wuth capacitor 模型庫
與其它仿真軟件協同仿真
● 包含與Simulink、ModelSim、QuestaSim的接口，并可以方便載入以FPGA、ASICs 為對象的控制程序及數字設計
直接支持SPICE 和PSPICE 模型文本
與Verilog 協同仿真
優化仿真性能的新求解器
SAE ( 美國機動車工程師學會) VHDL-AMS 統計分析包
● 適用于電氣、電子、機械器件及子系統的參數化掃描、優化設計、靈敏度分析、統計分析和調諧分析
分布式求解功能
● 可將參數化、優化設計方案自動分配到局域網上的多臺計算機或多個CPU 內核上進行并行計算，大大加快仿真和設計空間探索的速度
仿真功能
● 電路仿真
● 方框圖仿真
● 狀態機仿真
仿真種類
● 直流分析、交流分析（頻率響應）、瞬態分析（瞬態響應）
● 直流工作點掃描、頻率響應（波特圖/ 奈奎斯特圖）
● 協同仿真
文件輸入輸出接口
● ASCII、Access、Excel、CSV、Comtrade、SPICE、TEC 示波器、IEEE
模型庫
● 汽車、電源模塊、電機、機械系統、油壓系統、備用電源、開關電源、傳感器
模型生成、接口功能
● 生成VHDL-AMS、C/C++ 程序、SML 獨立模型
● SPICE 模型（3F5）導入
● 與MATLAB/Simulink、Mathcad、ADVISOR 協同仿真
● 與Maxwell 2D/3D 直接瞬態協同仿真
● 電磁場有限元分析模型導入
系統評估功能
● 參數掃描、蒙特卡洛分析、3 維圖形、遺傳算法、單純形搜索法、調諧分析、極端狀況分析、敏感度分析
● 頻率掃描
后處理
● 2D/3D 曲線、直方圖、表格、探針
● 信號處理（FFT 分析、峰峰值、有效值、紋波等）
其它工具
● 原理圖編輯器、數據分析工具、建模工具、符號編輯器、VHDL-AMS 向?qū)?、IGBT 參數化建模向?qū)?br />
建模技術
● ANSYS Simplorer 支持4 種標準的建模技術，在多物理域系統設計中，工程師可以根據不同目的使用合適的建模方法。
VHDL-AMS
支持IEEE 標準（1076.1）的建模語言、多物理域和數模混合系統的設計和模型互換。
● 方框圖--實現線性/非線性混合等理想化動態系統、環路控制系統的仿真。
● 電路--穩定、高速的電路仿真器支持多層次半導體模型，適用于電力電子、高速開關電路。
● 狀態機--實現事件驅動處理，使PWM 信號和空間矢量控制等數字信號處理的描述變得容易。
系統綜合
為了描述更實際的系統，ANSYS Simplorer 具有各種與外部模型的接口。

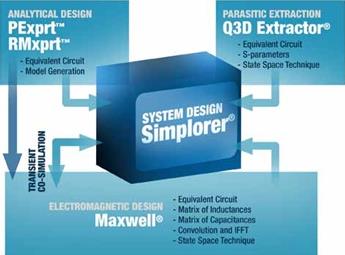

● 有限元鏈接

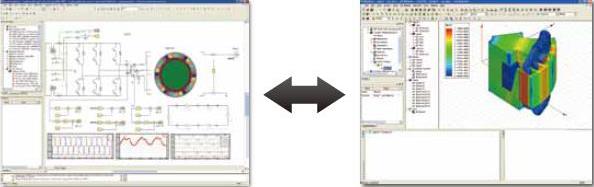

可以將電磁仿真工具ANSYS Maxwell 2D/3D、ANSYS RMxprt、ANSYS PExprt、ANSYS Q3D Extractor 計算得出的電氣設備、變壓器、電機、母排等設備的特性很容易地導入到ANSYS Simplorer 中。另外，ANSYS Simplorer 也可以導入ANSYS Mechanical、ANSYS Icepak等結構、熱、流體軟件計算的模型，可以同時分析電路、磁場、結構、熱。
● SPICE 鏈接--ANSYS Simplorer 可以使用SPICE(3F5) 器件。

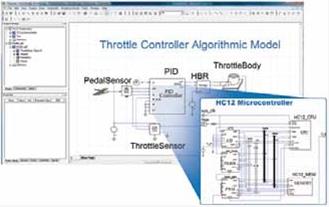

● 協同仿真--與MATLAB

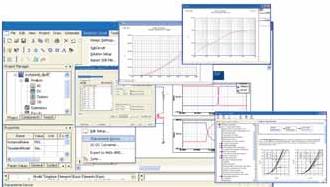

特征化建模工具
ANSYS Simplorer 強大的設備和系統元件特征化建模工具支持IGBT特征化建模和DC/DC 變換器行為級建模，利用該工具，可以生成IGBT、DC/DC 變換器的行為級、平均和動態模型。
