SIwave 主要針對PCB，芯片BGA 封裝等進行信號完整性（SI）、電源完整性（PI）以及電磁干擾（EMI）分析的軟件。隨著芯片低電壓大電流的發展，PCB 和封裝的噪聲容限越來越小，供電系統要求更加嚴格的設計，尤其是同步傳輸高速信號所產生的噪聲，加劇影響系統的穩定性、可靠性等問題。
ANSYS SIwave 使用優化后的三維電磁場有限元求解技術，適用于精確快速分析包含大規模復雜電源、地平面的PCB 和封裝設計。
適用領域
● PCB：硬板，混合板等
● BGA封裝：鍵合型、倒裝片型，MCM等
功能和特點
優化層結構的有限元全波求解
求解項目
● 平面諧振
● SYZ 參數
● 掃頻
● 近場
● 遠場
● DC-IR drop
考慮了導體和材料損耗（特性隨頻率變化），以及導體表面粗糙度
直觀方便的PCB layout操作界面
設計規則檢查和自動修復功能（validation check）
全波SPICE 模型生成
● ANSYS Nexxim、HSPICE、PSpice、Spectre
豐富的CAD 接口 Ansoftlinks（選項）
豐富的報告和后處理功能
● SYZ參數矩陣、2D/3D輸出、Smith圓圖
● 差分S參數
● Touchstone格式輸出
● 平面諧振頻率和平面間電位差
● 近場、遠場（電場強度、輻射方向圖（定向性））
● DCIR壓降（電流、電壓的下降、功率分布、自動檢測和報告鍵合線和過孔的過流）
● TDR 顯示
場示意圖
● 平面間電位差（每個頻點隨相位變化）
● 遠場輻射（輻射方向圖（方向性））
● 近場輻射

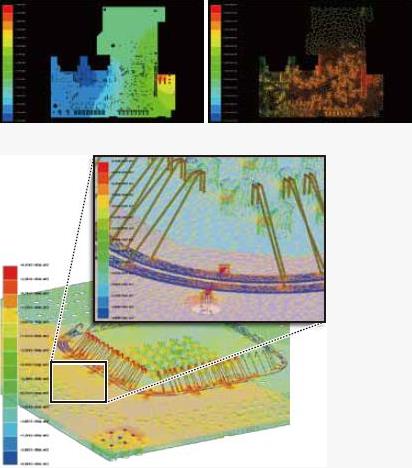

● DC電流（矢量顯示、散射圖）、壓降、功率分布
無源器件模型庫
● 村田、TDK、太陽誘電、松下、三星、AVX、Kermet
支持多核并行處理（選項）
仿真流程

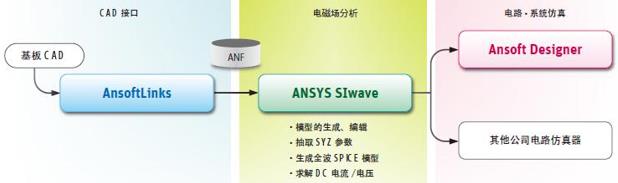

ANSYS SIwave可以直接導入各種版圖設計工具通過Ansoftlinks輸出的ANF文件。ANSYS SIwave求解得到的全波SPICE模型以及touchstone格式等可以導入Ansoft Designer以及其他各種格式的SPICE仿真器，并與IBIS，AMI等芯片模型結合進行整個系統的時域與頻域仿真。
ANSYS SIwave界面

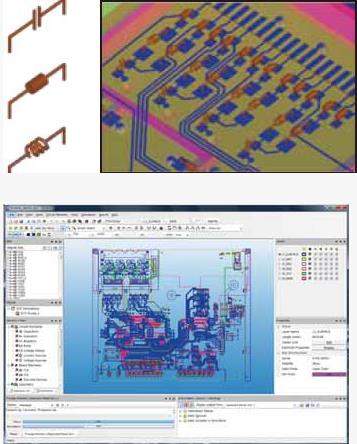

ANSYS SIwave界面采用方便的層疊方式顯示。簡單方便的操作界面，工具欄以及工作窗口可自由分配位置，模型窗口具有方便的移動，旋轉，三維顯示等操作功能。
Layout編輯功能

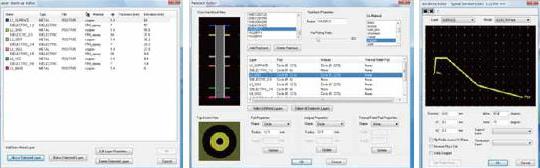

ANSYS SIwave界面包含豐富的編輯功能。實現與其他基板設計工具無縫連接，可導入并編輯布線，層疊結構，焊盤形狀，信號網絡，元器件屬性等各種設計信息。也可以通過修改布線情況，器件屬性以及增添或刪除器件等措施來仿真其對電磁性能的影響。
另外，高性能的規則檢查功能可以自動檢查和自動修復網絡短路、開路等電氣問題。
高效分割求解技術（Clip）

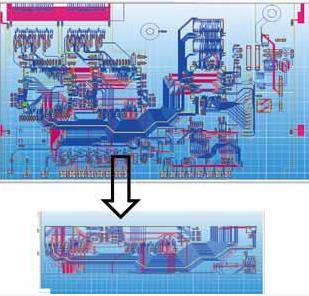

針對結構尺寸比較大以及層數很多的PCB結構，SIwave提供clip工具，可將關注的信號網絡單獨切割出來進行SYZ參數提取，有效提高仿真效率。
S、Y、Z參數求解
S、Y、Z參數求解，運用優化了的層疊結構求解技術，能夠?qū)φ宥嘟M信號線路以及電源、地平面進行多端口網絡參數的高效率求解。求解結果可以用與HFSS 等后處理器一樣的方法進行顯示和處理。
輸出結果以全波SPICE模型以及touchstone格式等導入Ansoft Designer以及其他各種格式的SPICE仿真器，并與IC等芯片模型結合進行整個系統仿真。

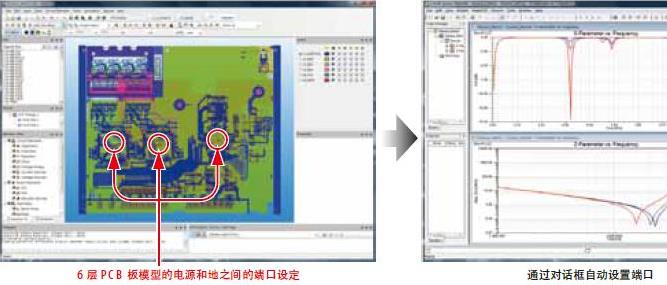

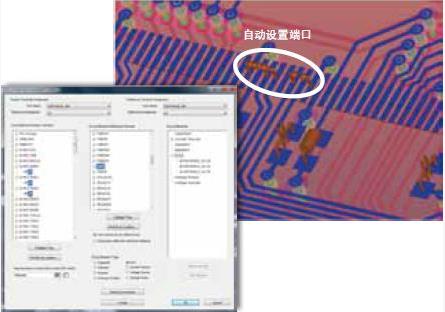

此外，端口除了可以通過手動添加設置外，還可以利用芯片pin list自動設置，方便快捷。
Resonant Mode（平面諧振分析）

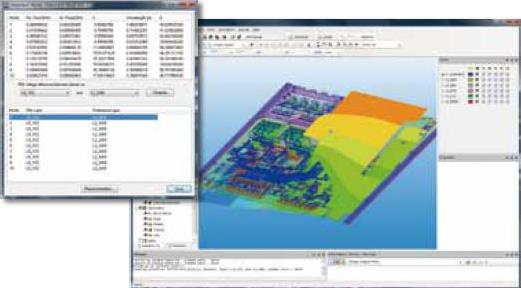

Resonant Mode分析，從設計的形狀、材料特性、以及器件電氣特性的影響來計算發生諧振的頻率。顯示發生平面諧振的平面間電位差（隨相位變化），以及關鍵器件布局情況對諧振結果的影響。
Frequency Sweep（掃頻分析）

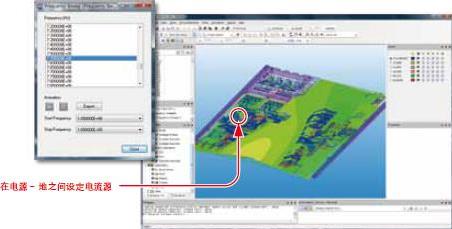

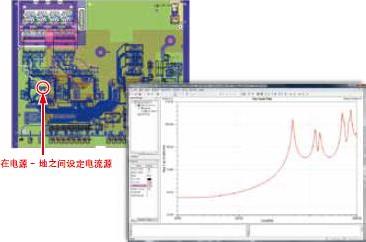

Frequency Sweep分析，通過配置噪聲源（電流源/電壓源）仿真得到層間電位差，這些層間電位差考慮了 設計的形狀、材料特性、以及器件電氣特性的影響。顯示各頻率的平面間電位差，進而可以分析得到關鍵器件布局在實際工作狀態下的影響情況。
Far Field（遠場）、Near Field（近場）

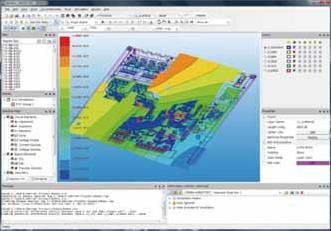

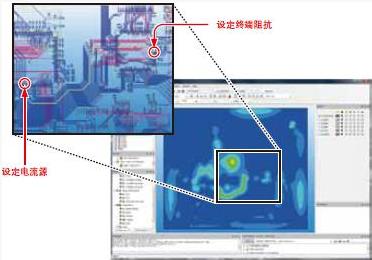

Far Field及Near Field求解，通過配置噪聲源（電流源/ 電壓源）仿真得到遠場和近場，這些數據考慮了設計的形狀、材料特性、包括器件特性對結構電氣性能的影響。遠場分析結果可以顯示指定距離的電場強度、輻射方向圖等，近場可以顯示指定范圍的近場電場分布圖，對整板進行EMI 分析。
DC電流/電壓求解
DC求解，配置電流/電壓源仿真得到電流、電壓和功率，這些數據考慮了設計的形狀、材料特性、包括器件特性對結構電氣性能的影響，輸出各層電流、電壓、功率分布，并以HTML格式自動報告。各鍵合線、焊球、過孔的電流密度、電阻值、IR Drop可以與預先設定的門限進行Pass/Fail檢查。
Signal Net Analyzer

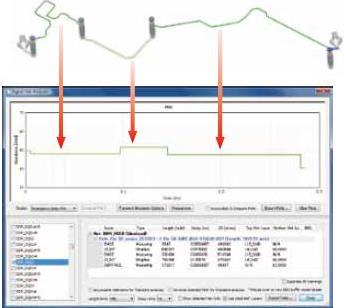

Signal Net Analyzer，使用MoM求解器，對選擇的信號網絡的器件端口間的阻抗在時域顯示。此外，自動調用已有的電路仿真器（HSPICE或Nexxim），引入芯片的IBIS模型（Driver/Receiver），進行時域瞬態仿真并顯示波形。
|
